Взаимозаменяемость с Masterpact NW
Выключатели «Патриот» взаимозаменяемы с выключателями Masterpact NW — прямой ретрофит на российской компонентной базе, без длительных сроков поставки и санкционных рисков.
Взаимозаменяемы с Masterpact NW — прямой ретрофит. 100% импортозамещение — российские заводы и комплектующие. Соответствие ГОСТ РВ 20.39.304 для Министерства Обороны РФ.
Почему «Патриот» — оптимальный выбор при замене Masterpact NW и проектировании новых распределительных устройств.
Выключатели «Патриот» взаимозаменяемы с выключателями Masterpact NW — прямой ретрофит на российской компонентной базе, без длительных сроков поставки и санкционных рисков.
Автоматические выключатели «Патриот» производятся исключительно на российских заводах и исключительно из российских комплектующих. Сертификаты соответствия — на каждую партию.
Соответствуют требованиям МО РФ к комплектующим электрораспределительных устройств групп исполнений 2.1.1, 2.1.2, 2.3.1, 2.3.2, 2.3.3 по ГОСТ РВ 20.39.304. Применимы на объектах с повышенными требованиями к надёжности.
«Патриот» применяется на объектах с повышенными требованиями к надёжности — от кораблей ВМФ до АЭС и энергетической инфраструктуры.
Взаимозаменяемы с Masterpact NW — но на российской компонентной базе, без санкционных рисков и длинных сроков поставки.
Модельный ряд по номинальному току и исполнению.
| Импортный аналог | Замена «Патриот» | Тип установки |
|---|---|---|
| Masterpact NW | Выключатель «Патриот» | Взаимозаменяем, прямой ретрофит |

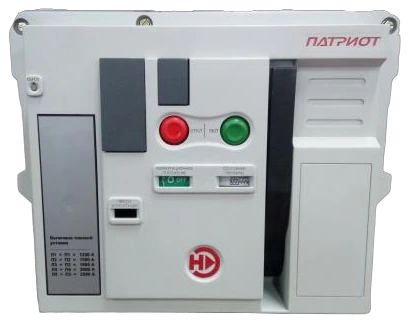

Выключатель воздушный переменного тока серии «Патриот».
| Номинальный ток In (при 45 °C) | от 0,8 до 4,0 кА (типоразмеры 08–40) |
| Предельная отключающая способность Icu | 65 (150) кА при 440 В · 65 (100) кА при 690 В |
| Рабочая наибольшая отключающая способность Ics | 100 % Icu |
| Наибольшая включающая способность Icm | 143 (330) кА при 440 В · 143 (220) кА при 690 В |
| Ток термической стойкости Icw (1 с / 3 с) | 65 (30) / 36–65 (30) кА |
| Время отключения АВ, не более | 25 мс |
| Время включения АВ, не более | 70 мс |
| Механическая износостойкость | 10 000 циклов |
Значения в скобках относятся к выключателям повышенной коммутационной способности.
Гибкость под задачу проекта — исполнения, присоединение, связь и климатика.
Аппараты от 800 до 4000 А в 3- и 4-полюсном исполнении. Выкатное («каркас-шасси») и стационарное исполнение, два типа расцепителя.
Заднее горизонтальное или заднее вертикальное присоединение. Изменение ориентации шин выполняется клиентом на всех аппаратах от 400 до 4000 А.
Интегрированный интерфейс RS-485 — для включения в АСУ и системы диспетчеризации.
Соответствуют климатическому исполнению ОМ, категории размещения 4 (ОМ4) по ГОСТ 15150-69.
Аксессуары поставляются отдельно и позволяют реализовать большинство проектных решений.
Соответствие правилам Российского морского регистра судоходства, требованиям ГОСТ (в т. ч. ГОСТ РВ), ПУЭ и объектов атомной энергетики.
Расшифровка маркировки серии «Патриот» — тип аппарата, род тока, число полюсов и исполнение.
| Обозначение | Расшифровка |
|---|---|
| ВА-НЭ-В-13/14 | Выключатель автоматический постоянного тока, трёх- / четырёхполюсный |
| ВН-НЭ-В-13/14 | Выключатель нагрузки постоянного тока, трёх- / четырёхполюсный |
| ВА-НЭ-В-23 | Выключатель автоматический переменного тока, трёхполюсный |
| ВА-НЭ-П-23 | Выключатель автоматический переменного тока, трёхполюсный, повышенной коммутационной способности |
| ВН-НЭ-В-23 | Выключатель нагрузки переменного тока, трёхполюсный |
Базовый комплект поставки и широкий перечень дополнительных аксессуаров под проектные решения.
Что даёт переход на «Патриот» — от прямой экономии на эксплуатации до полной импортонезависимости.
Пришлите параметры объекта — номинальный ток, исполнение, требования по ГОСТ РВ. Подберём конфигурацию «Патриот» под замену вашего Masterpact или новый проект. Срок отгрузки — от 10 рабочих дней.
