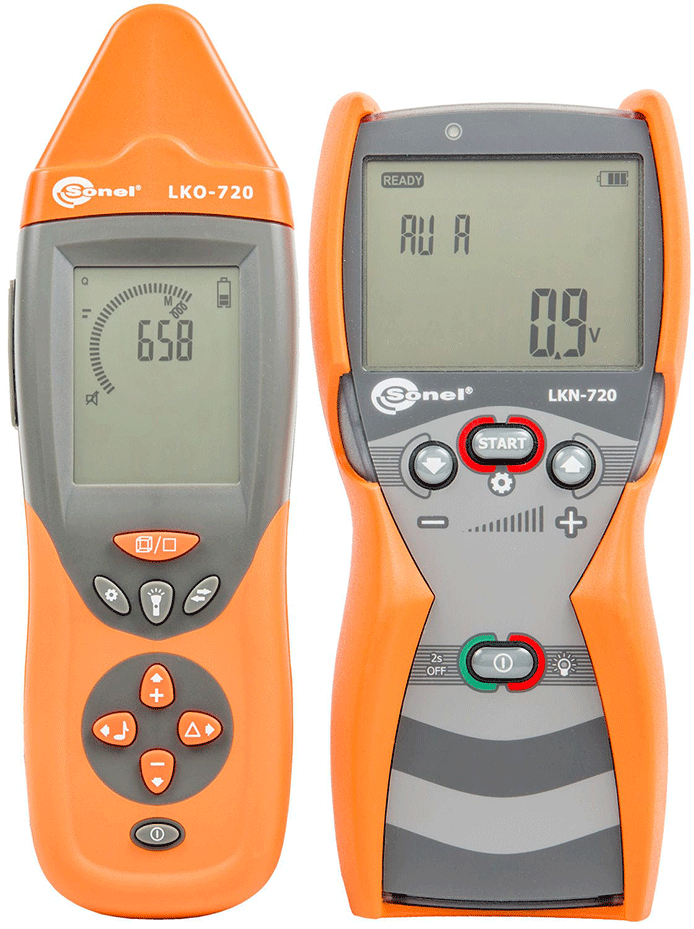

LKZ-720 Комплект для поиска скрытых коммуникаций
Функциональные возможности:
- обнаружение проводов в потолках, стенах и полах;
- бесконтактное обнаружение электропроводки, находящейся под напряжением;
- определение места обрыва провода;
- определение места короткого замыкания;
- идентификация (установление соответствия) автоматических выключателей и розеток;
- отслеживание трассы экранированного кабеля;
- отслеживание трассы проводов и кабелей в металлических трубах;
- восстановление схемы электроснабжения всего здания.
Дополнительные функции

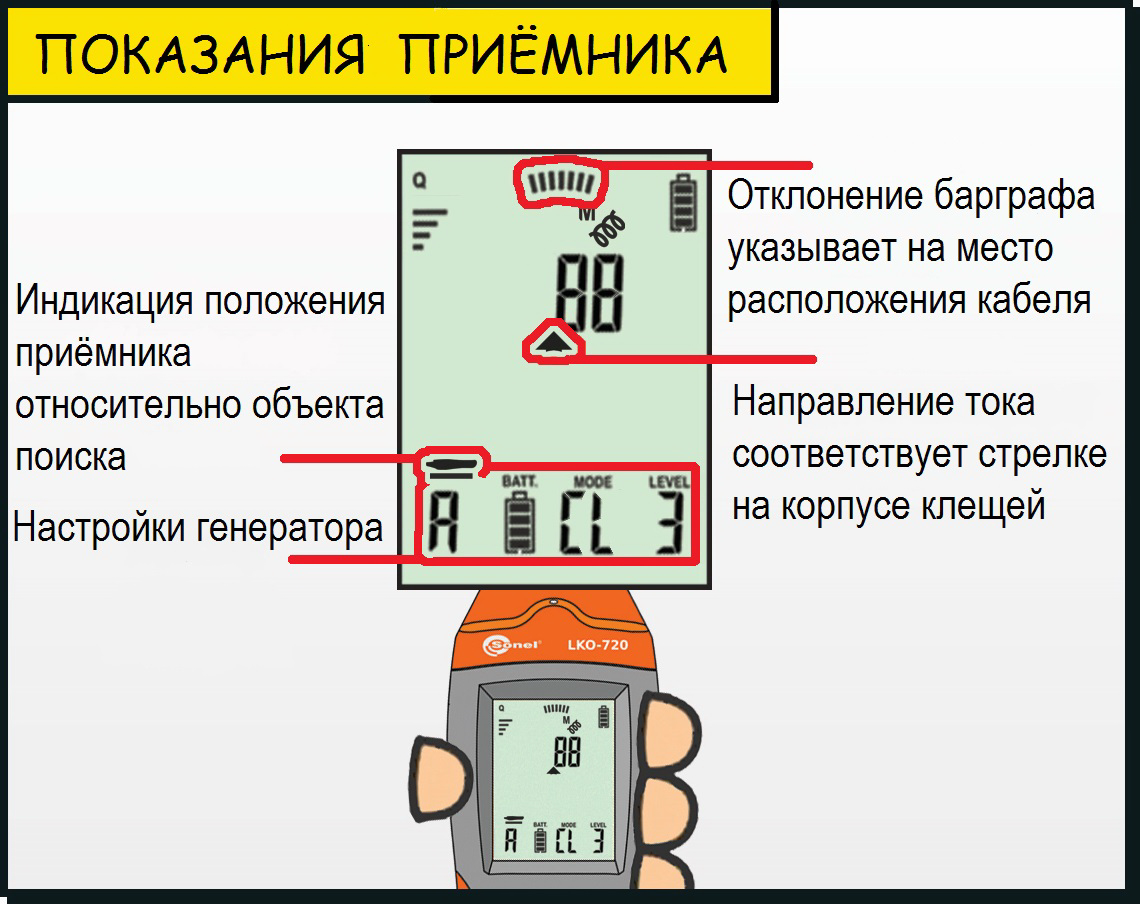

- функция 3D в приёмнике — определение направления протекания генерируемого тока;
- режим определения фазы в многофазных сетях;
- работа приёмника с несколькими генераторами (до четырех) одновременно — при определении места обрыва, поиске отдельных жил в кабеле или проводов в пучке;
- работа генератора с передающими клещами N-1;
- работа приёмника с измерительными клещами C-8;
- работа под напряжением до 500 В;
- измерение напряжения на объекте до 500 В;
- три уровня генерируемого сигнала, автоматический или ручной выбор режимов генерации;
- пять режимов генерации: «напряжение», «ток», «напряжение + ток», «мощность», «токовые клещи»;
- дополнительные аксессуары для точной локализации: контактный и бесконтактный зонд.
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Бесконтактный зонд | 1 | WASONBDOT |
| Зажим «Крокодил» изолированный голубой K02 | 1 | WAKROBU20K02 |
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зонд измерительный для забивки в грунт 25 см | 1 | WASONG25 |
| Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Кабель последовательного интерфейса USB Mini | 1 | WAPRZUSBMNIB5 |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Провод измерительный 20 м на катушке с разъёмами «банан» красный | 1 | WAPRZ020REBBSZ |
| Футляр M6 | 1 | WAFUTM6RU |
Дополнительная комплектация:
| Индекс | |
|---|---|
| LKN-720 Генератор | WMRULKN720 |
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Клещи измерительные С-8 | WASONCEGC8 |
| Клещи передающие N-1 | WACEGN1BB |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Контактный зонд | WASONDOT |
| Переходник LKO-720/C-8 | WAADALKOC8 |
| Все аксессуары |
Назначение и область применения:
Комплект для поиска скрытых коммуникаций LKZ-720 незаменим при проведении ремонтных работ в электроустановках зданий и сооружений.
Он также применяется электроизмерительными лабораториями для восстановления однолинейных схем электроснабжения при их утрате заказчиком.
Использование комплекта LKZ-720 на этапе строительства значительно снижает количество ошибок при проведении электромонтажных работ, что позволяет успешно пройти приёмо-сдаточные испытания при вводе здания в эксплуатацию.
Он также применяется электроизмерительными лабораториями для восстановления однолинейных схем электроснабжения при их утрате заказчиком.
Использование комплекта LKZ-720 на этапе строительства значительно снижает количество ошибок при проведении электромонтажных работ, что позволяет успешно пройти приёмо-сдаточные испытания при вводе здания в эксплуатацию.
Комплект для поиска скрытых коммуникаций LKZ-720 является профессиональным оборудованием, имеющим качественные отличия от иных подобных устройств:
- специально разработан для использования в зданиях, но может также применяться для трассировки кабелей на прилегающей территории;
- не требует отключения напряжения в исследуемой электроустановке;
- нет необходимости демонтажа элементов электроустановки;
- материал потолков, стен и полов может быть любым (дерево, кирпич, бетон и т.п.);
- экранирование проводов и кабелей не является неразрешимой проблемой;
- методы обнаружения разнообразны - всегда найдётся самый подходящий для конкретного случая;
- LKZ-720 позволяет сократить количество используемых приборов, так как имеет в том числе функции индикатора напряжения, вольтметра и указателя фазы;
- идентификация фазы в многофазных сетях является характерной особенностью нашего комплекта и значительно упрощает работу;
- использование двух, трёх или четырёх генераторов с одним приёмником вкупе с клещами позволяет удовлетворить самые разнообразные потребности наших клиентов.
Прибор может быть эффективно использован:
- электросетевыми компаниями (при техническом обслуживании электроустановок);
- службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
- строительными и монтажными организациями, при производстве электромонтажных работ (монтаж и проверка монтажа электрических сетей, коммуникаций, трубопроводов, тёплых полов в квартирах);
- организациями надзора и контроля в электрических сетях и электроустановках потребителей (проверка соответствия схем, обнаружение скрытой проводки, обхода счётчиков, нелегальных подключений);

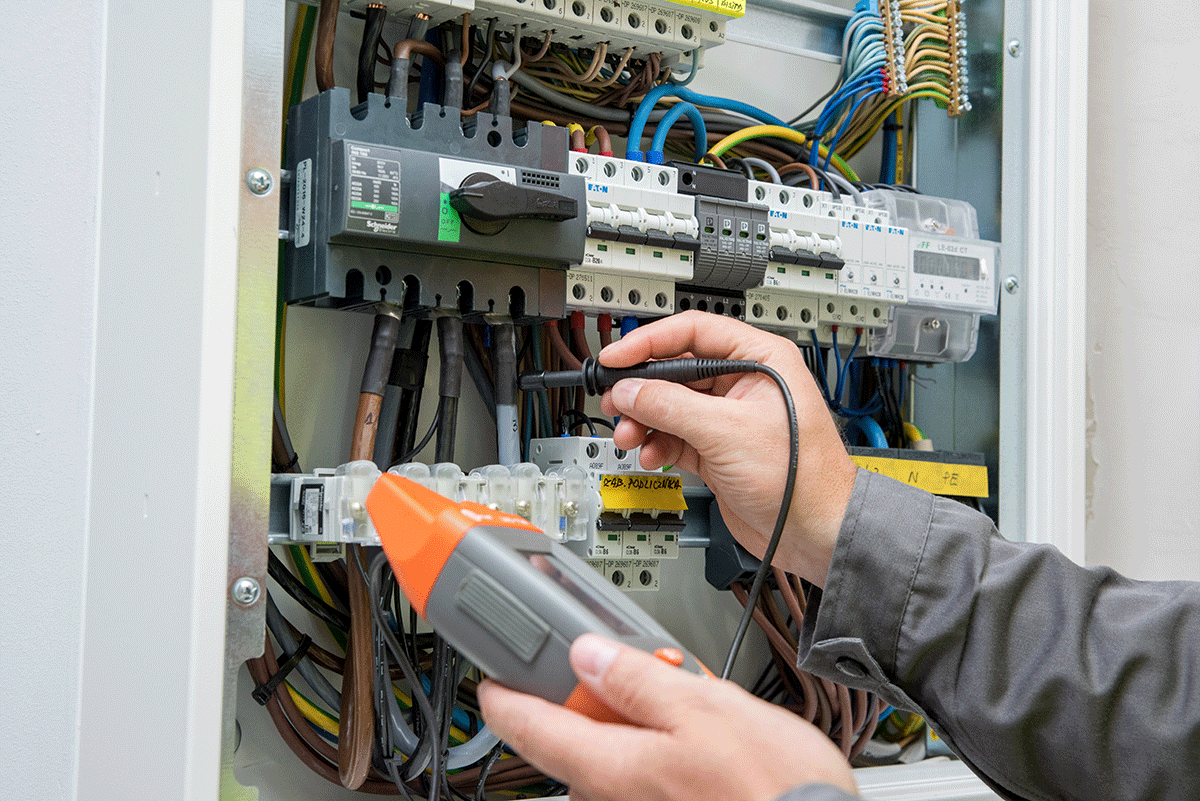

- электроизмерительными лабораториями, при поиске неисправностей электрических кабельных линий (короткое замыкание, обрыв проводов и кабелей, поиск распределительных коробок, муфт, предохранителей и рубильников);

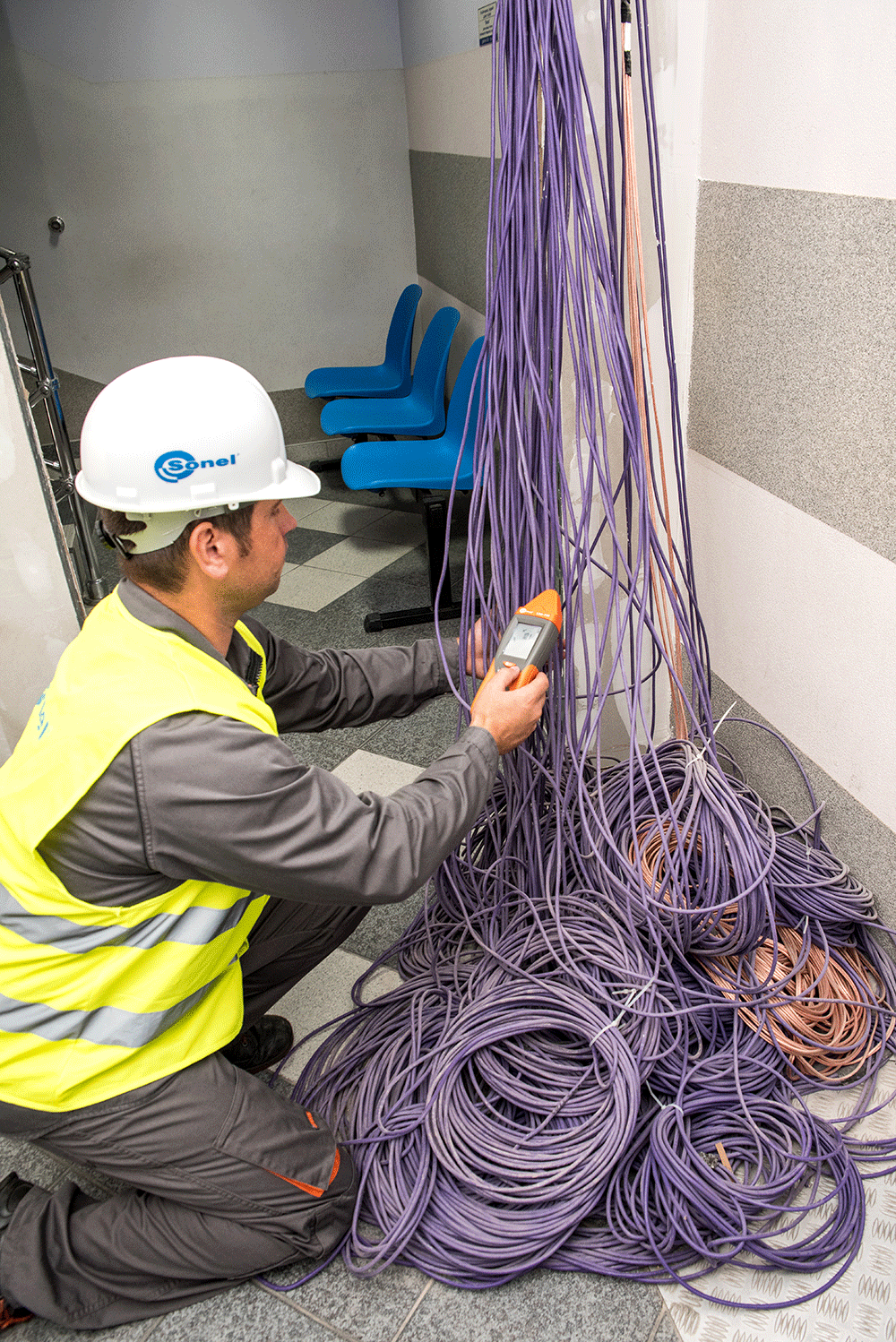

- телекоммуникационными компаниями (для трассировки как самого кабеля, так и каждой отдельной жилы, поиска соединений и разветвлений).
| Гарантия: 36 месяцев |
| Температурный диапазон: –10…+ 50 °C |
| Масса: 1,1 кг |
Индекс: WMRULKZ720
