 PQM-711 Анализатор параметров качества электрической энергии

Функциональные возможности:

• полное соответствие классу А;
• регистрация переходных процессов до 8 кВ (с частотой дискретизации до 10 МГц). Минимальная длительность переходного процесса — 650 нс;
• регистрация сигналов управления;
• GPS модуль для синхронизации времени;
• GSM модуль и Wi-Fi модуль для обмена данными (настройки, управление, считывание данных);
• Настройка измерителя и анализ сохраненных данных осуществляется с помощью ПО Sonel Analysis;
• встроенный блок питания с широким диапазоном номинальных входных напряжений 90…760 В переменного или постоянного тока;
• работа от внутреннего аккумулятора при отключении питания;
• одновременная регистрация двух массивов данных (работа по стандарту и пользовательские настройки);
• степень защиты корпуса IP65;
• автоматическое формирование протоколов регистрации.

Измерение и регистрация:

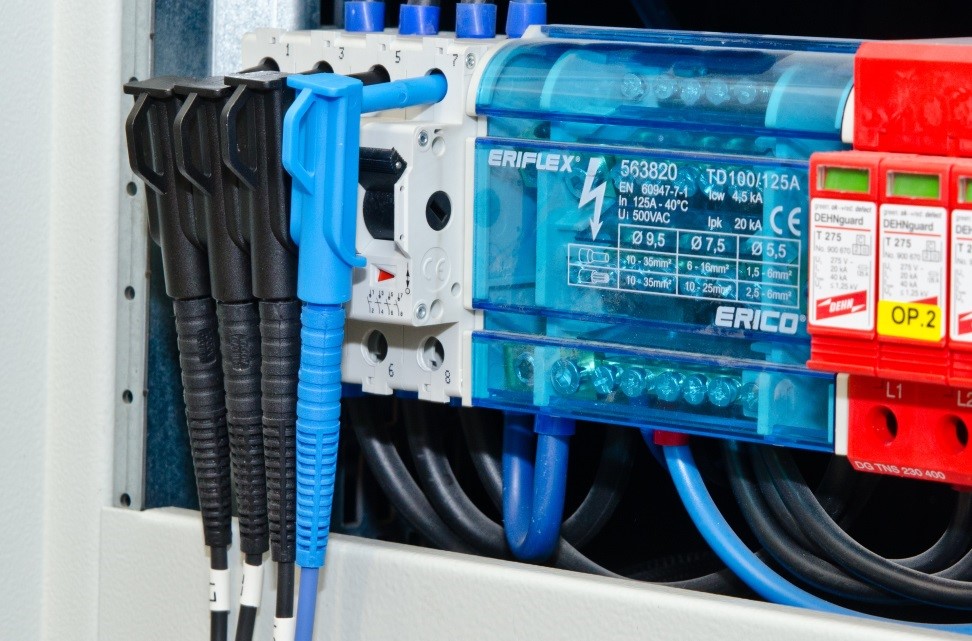

• напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
• коэффициента пиковых значений напряжения и тока;
• частоты от 40 Гц до 70 Гц;
• мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• энергии: активной (EP), реактивной (EQ), полной (ES);
• коэффициента мощности cosφ, tgφ;
• коэффициента гармонических потерь (К-фактор);
• до 50-й гармоники напряжения и тока;
• интергармоники напряжения и тока;
• суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• кратковременной и длительной дозы фликера P_STи P_LT;
• несимметрия напряжения и тока;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
• осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение SONEL Analysis 4:

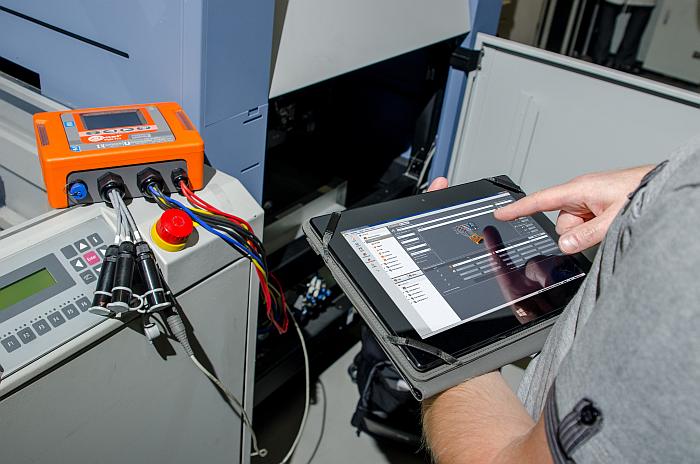

• версия специально адаптирована под работу как на стационарном ПК, так и на планшете;
• возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014;
• возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
• установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
• установка параметров трансформаторов напряжения и/или тока;
• выбор периода усреднения;
• расписание запуска и остановки регистрации;
• установка типа токоизмерительных клещей;
• условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
• режим измерения в реальном времени;
• широкий набор настроек представления и анализа (отчетов) данных регистрации.

Стандартная комплектация:

Дополнительная комплектация:



Назначение и область применения:

PQM-711 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс А) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014. PQM-711 адаптирован для работы в сложных погодных условиях: диапазон температур от -20° до +55°С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.



Таблица сравнения серии PQM

Параметры	PQM‑700	PQM‑710	PQM‑711
Измерительный класс согласно ГОСТ 30804.30-2013	S	А	А
Количество входов напряжения	4 (L1,L2, L3, N)	5(L1,L2, L3, N, PE)	5(L1,L2, L3, N, PE)
Количество входов тока	4 (L1,L2, L3, N)	4 (L1,L2, L3, N)	4 (L1,L2, L3, N)
Память	2Гб (макс 32Гб)	8Гб (макс 32Гб)	8Гб (макс 32Гб)
Встроенный нагреватель	+	+	+
Переходные процессы (частоты дискретизации 10МГц)	-	-	+
Встроенный блок питания с номинальным напряжением переменного и постоянного тока, В	90…460	90…760	90…760
Встроенный аккумулятор (Li-ion 4.5 А ч)	+	+	+
Время работы от аккумулятора, ч	6	2	2
Дисплей	-	ЖК-цветной, планшет	ЖК-цветной, планшет
Интерфейс	USB	USB, Wi-Fi, GSM	USB, Wi-Fi, GSM
Рабочая температура, °C	-20…+55	-20…+55	-20…+55
Степень защиты корпуса	IP65	IP65	IP65
Габаритные размеры, мм	200х180х77	200х180х77	200х180х77
Масса, кг	1,6	1,6	1,6



Клещи измерительные типа С:

Параметры	С-4	C-5	C-6A	C-7
Номинальный ток, А (AC)	0,1…1000 (3600 А пик)	0,5…1000 (3600 А пик)	0,01…10 (36 А пик)	0,1…100 (360 А пик)
Номинальный ток, А (DC)	-	0,5…1400	-	-
Погрешность	≤ 0,5%	≤ 1,5%	≤ 1%	≤ 0,5%
Частота	30 Гц…10 кГц	DC…30 кГц	40 Гц…10 кГц	40 Гц…1 кГц
Выходной сигнал	1 мВ/А	1 мВ/А	100 мВ/А	5 мВ/А
Диаметр, мм	52	39	20	24
Длина измерит. кабеля, м	2,2	2,2	2,2	3
Температура рабочая	-10…50 °C	-10…55 °C	-10…55 °C	0…50 °C
Категория электробезопасности	IV 300	IV 300	IV 300	III 300
Степень защиты	IP40	IP40	IP40	IP40



Клещи гибкие типа F:

Параметры	F-1	F-2A	F-3A	F-1A1	F-2A1	F-3A1	F-1A6	F-2A6	F-3A6
Номинальный ток, А (AC)	1…3000 (10000 А пик для 50 Гц)			1…1500 (5000 А пик для 50 Гц)			1…6000 (20000 А пик для 50 Гц)
Погрешность	1%			1%			1%
Частота	40 Гц…10 кГц			40 Гц…10 кГц			40 Гц…10 кГц
Выходной сигнал, мкВ/А	38,83			77,66			19,415
Диаметр, мм	380	250	140	380	250	140	380	250	140
Длина измерит. кабеля, м	2,5			2,5			2,5
Температура рабочая	-30…80 °C			-30…80 °C			-30…80 °C
Категория электробезопасности	III 1000/IV 600			III 1000/IV 600			III 1000/IV 600
Степень защиты	IP67			IP67			IP67



Гарантия: 36 месяцев

Номер в Госреестре: 70102-17

Класс защиты: ГОСТ 14254-2015 (IEC 60529:2013), IP65

Температурный диапазон: -20 °C…+55 °C

Габариты ШxВxГ: 200×180×77 мм (без проводов)

Масса: около 1,6 кг

Индекс: WMRUPQM711
