Приборы электроизмерительные многофункциональные

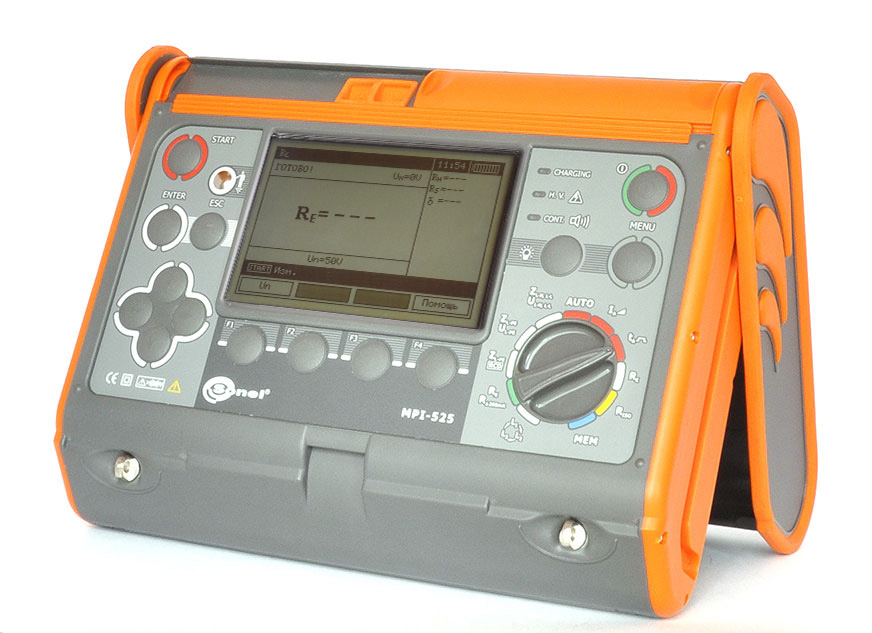

MPI-525 Измеритель параметров электробезопасности электроустановок

Функциональные возможности:

• измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
• измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
• вычисление ожидаемого тока короткого замыкания;
• измерение параметров устройств защитного отключения (УЗО) типа АС, А и B;
• измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА;
• измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
• автоматический режим измерения параметров УЗО;
• измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
• измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА разрешением 0,01 Ом;
• измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
• измерение напряжения помех;
• измерение сопротивления измерительных зондов;
• автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
• измерение сопротивления изоляции напряжением до 2500 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В, 2500 В;
• измерение сопротивления изоляции до 10 ГОм;
• измерение сопротивления изоляции с использованием адаптеров AutoISO-2500;
• проверка последовательности чередования фаз;
• измерение напряжения переменного тока до 500 В;
• сохранение результатов измерений в память;
• передача данных на ПК по USB;
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Стандартная комплектация:

Дополнительная комплектация:



Назначение и область применения:

MPI-525 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, TKF и MRU . MPI-525 – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.



Таблица сравнения серии MPI и TMM

Измерение	MPI-502	MPI-520	MPI-525	MPI-530	MPI-530-IT	TMM-540
Измерение параметров петли «фаза-нуль»	ZL-N, L-PE, L-L, L-PE RCD	ZL-N, L-PE, L-L, L-PE RCD	ZL-N, L-PE, L-L, L-PE RCD	ZL-N, L-PE, L-L, L-PE RCD	ZL-N, L-PE, L-L, L-PE RCD	ZL-N, L-PE, L-L, L-PE RCD
Измерение параметров УЗО	AC, A Режим Auto	AC, A, B Режим Auto	AC, A, B Режим Auto	АС, А, F, B, B+ Режим Auto	АС, А, F, B, B+ Режим Auto В сетях IT	АС, А, F, B, B+ EV Режим Auto В сетях IT
Rcont	+	+	+	+	+	+
Измерение параметров изоляции	-	1000 В, 3 ГОм AutoISO-1000C	2500 В, 10 ГОм Каб, Кпол AutoISO-2500	1000 В, 10 ГОм AutoISO-1000C	1000 В, 10 ГОм AutoISO-1000C	1000 В, 10 ГОм AutoISO-1000C
Измерение параметров заземляющих устройств	-	3p	3p	3p, 3p+клещи, 4p, ρ, клещи+клещи	3p, 3p+клещи, 4p, ρ, клещи+клещи	3p, 3p+клещи, 4p, ρ, клещи+клещи
U,I,f,Q,P,S,cosφ	-	+	-	+, гармоники	+, гармоники	+, гармоники
LOGGER	-	-	-	+	+ (1 фаза)	+ (3 фазы)
Чередование фаз	-	+	+	+	+	+
Освещенность (люксметр)	-	-	-	+ LP1	+ LP1	+ LP1, LP-10B, LP-10A
Память/ПК	+ OR-1 (USB) v2	+ USB	+ USB	+ USB OR-1 (USB) v2	+ USB OR-1 (USB) v2	+ USB Wi-Fi

• Z _L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
• Z _L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
• Z _L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
• Z _{L-PE RCD} - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА)
• Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
• Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов
• 3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
• Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
• U – измерение действующего напряжения сети
• I – измерение тока в сети
• f – измерения частоты сети
• Q – измерение реактивной мощности
• P– измерение активной мощности
• S– измерение полной мощности
• cosφ – измерения коэффициента мощности
• LOGGER – регистратор параметров сети ( U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3

Технические характеристики токоизмерительных клещей

Параметры	С-3/ С-4/ N-1	C-5	C-6A	C-7	F-1	F-2A	F-3A
Номинальный ток, А (AC)	0,1…1000 (3600 А пик)	0,5…1000 (3600 А пик)	0,01…10 (36 А пик)	0,1…100 (360 А пик)	1…3000 (10000 А пик для 50 Гц)
Номинальный ток, А (DC)	-	0,5…1400	-	-	-
Погрешность	≤ 0,5%	≤ 1,5%	≤ 1%	≤ 0,5%	1%
Частота	30 Гц…10 кГц	DC…30 кГц	40 Гц…10 кГц	40 Гц…1 кГц	40 Гц…10 кГц
Выходной сигнал	1 мВ/А	1 мВ/А	100 мВ/А	5 мВ/А	38,83
Диаметр, мм	52	39	20	24	380	250	140
Длина измерит. кабеля, м	2,2	2,2	2,2	3	2,5
Температура рабочая	-10…50 °C	-10…55 °C	-10…55 °C	0…50 °C	-30…80 °C
Категория электробезопасности	IV 300	IV 300	IV 300	III 300	III 1000/IV 600
Степень защиты	IP40	IP40	IP40	IP40	IP67



Применимость в измерителях серии ТММ и MPI

Измерители	N-1	С-3	С-4	C-5	C-6A	C-7	F-1	F-2A	F-3A
ТММ-540	•	•	•	•	•	•	•
MPI-520		•
MPI-530/MPI-530-IT	•	•		•			•



Гарантия: 36 месяцев

Номер в Госреестре: 44170-10

Класс защиты: IV 300В (III 600 В) согласно ГОСТ IEC 61010-1-2014, IP54

Температурный диапазон: 0 ... +50 °С

Габариты ШxВxГ: 288×222×75

Масса: около 2,2 кг

Индекс: WMRUMPI525
