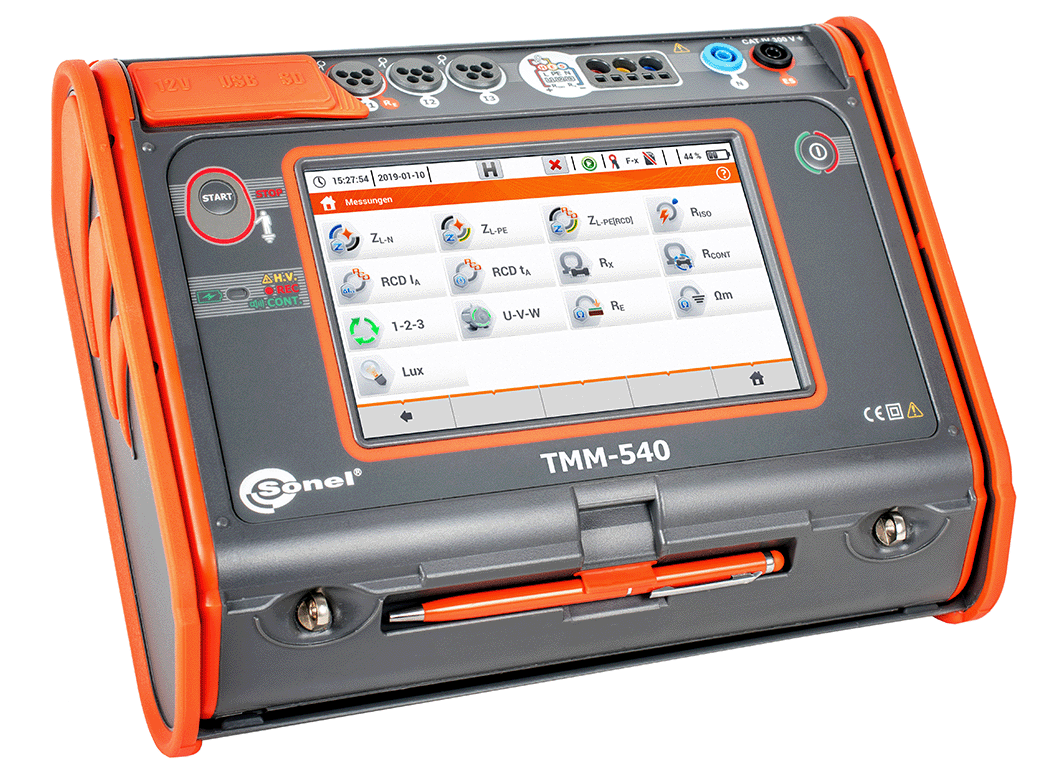

TMM-540 Измеритель параметров электробезопасности электроустановок
Функциональные возможности:
- регистратор параметров качества электроэнергии;
- калькулятор потерь электрической энергии;

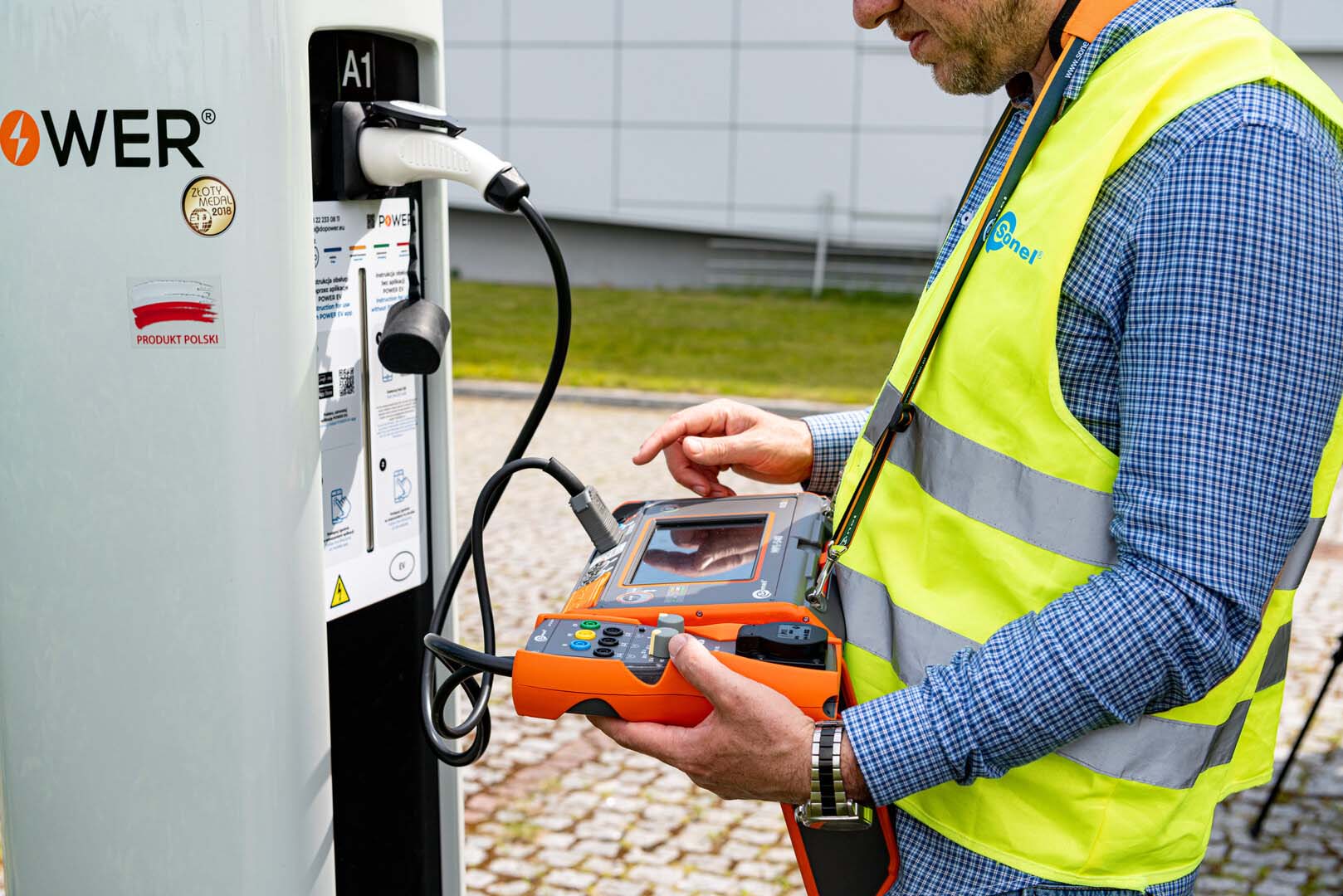

- измерение параметров зарядных станций для электромобилей с помощью адаптера EVSE-01;
- измерение полного, активного и реактивного сопротивления в сетях TN и IT;
- измерение полного сопротивления в цепях L-L, L-N и L-PE;
- измерение полного сопротивления в цепи L-PE без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания;
- измерение тока и времени отключения УЗО типа АС, А, F, B, В+ и EV;
- измерение тока и времени отключения УЗО в сетях с изолированной нейтралью;
- измерение сопротивления изоляции испытательным напряжением до 1000 В;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА;
- измерение сопротивления заземляющих устройств методом 3p, 3p+клещи, 4p, 2-х клещей;
- измерение удельного сопротивления грунта;
- индикация последовательности чередования фаз и направления вращения двигателей;
- измерение освещённости;
- формирование параметров автоматических измерений;
- сохранение результатов измерений в память и передача данных на ПК.
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | 1 | WAADAWS03 |
| Адаптер автомобильный (12В) | 1 | WAPRZLAD12SAM |
| Аккумуляторная батарея Li-Ion SONEL-15 11,1V | 1 | WAAKU15 |
| Зажим «Крокодил» изолированный голубой K02 | 1 | WAKROBU20K02 |
| Зажим «Крокодил» изолированный жёлтый K02 | 1 | WAKROYE20K02 |
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
| Зарядное устройство для аккумуляторов Z7 | 1 | WAZASZ7CZ |
| Зонд измерительный для забивки в грунт 30 см | 2 | WASONG30 |
| Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Зонд острый с разъемом «банан» желтый | 1 | WASONYEOGB1 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой | 1 | WAPRZLAD230CZ |
| Клещи гибкие F-3A | 3 | WACEGF3AOKR |
| Комплект ремней «Свободные руки» | 1 | WAPOZSZEKPL |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» желтый | 1 | WAPRZ1X2YEBB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N | 1 | WAPRZ1X2BLBBN |
| Провод измерительный 15 м на катушке с разъёмами «банан» голубой | 1 | WAPRZ015BUBBSZ |
| Провод измерительный 30 м на катушке с разъёмами «банан» красный | 1 | WAPRZ030REBBSZ |
| Соединитель электрический – адаптер с резьбой М4/М64 | 1 | WAADAM4M64 |
| Футляр L2 | 1 | WAFUTL2 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| CK-1 Симулятор кабеля | WMRUСК1 |
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер AGT-16C | WAADAAGT16C |
| Адаптер AGT-16P | WAADAAGT16P |
| Адаптер AGT-16T | WAADAAGT16T |
| Адаптер AGT-32C | WAADAAGT32C |
| Адаптер AGT-32P | WAADAAGT32P |
| Адаптер AGT-32T | WAADAAGT32T |
| Адаптер AutoISO-1000C | WAADAAISO10C |
| Адаптер EVSE-01 | WAADAEVSE01 |
| Адаптер WS-04 с сетевой вилкой UNI-SCHUKO | WAADAWS04 |
| Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J | WAADATWR1J |
| Адаптер питания AZ-2 | WAADAAZ2 |
| Датчик люксметра LP-10A с адаптером WS-06 | WAADALP10AKPL |
| Датчик люксметра LP-10B с адаптером WS-06 | WAADALP10BKPL |
| Датчик люксметра LP1 с адаптером WS-06 | WAADALP1KPL |
| Зажим специальный типа «струбцина» с разъемом «банан» | WAZACIMA1 |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Зонд острый с разъемом «банан» складной SP-2M | WASONSP2M |
| Клещи гибкие F-1 | WACEGF1OKR |
| Клещи гибкие F-2A | WACEGF2AOKR |
| Клещи измерительные C-3 | WACEGC3OKR |
| Клещи измерительные C-4 | WACEGC4OKR |
| Клещи измерительные C-5 | WACEGC5OKR |
| Клещи измерительные C-6A | WACEGC6AOKR |
| Клещи измерительные C-7 | WACEGC7OKR |
| Клещи передающие N-1 | WACEGN1BB |
| Переходник WS-06 PS/2 | WAADAWS06 |
| Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
| Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
| Провод измерительный 25 м на катушке с разъёмами «банан» голубой | WAPRZ025BUBBSZ |
| Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
| Провод измерительный 50 м на катушке с разъемами «банан» желтый | WAPRZ050YEBBSZ |
| Соединитель электрический — адаптер AC-16 | WAADAAC16 |
| Футляр для двух зондов 80 см | WAFUTL3 |
| Все аксессуары |
Назначение и область применения:

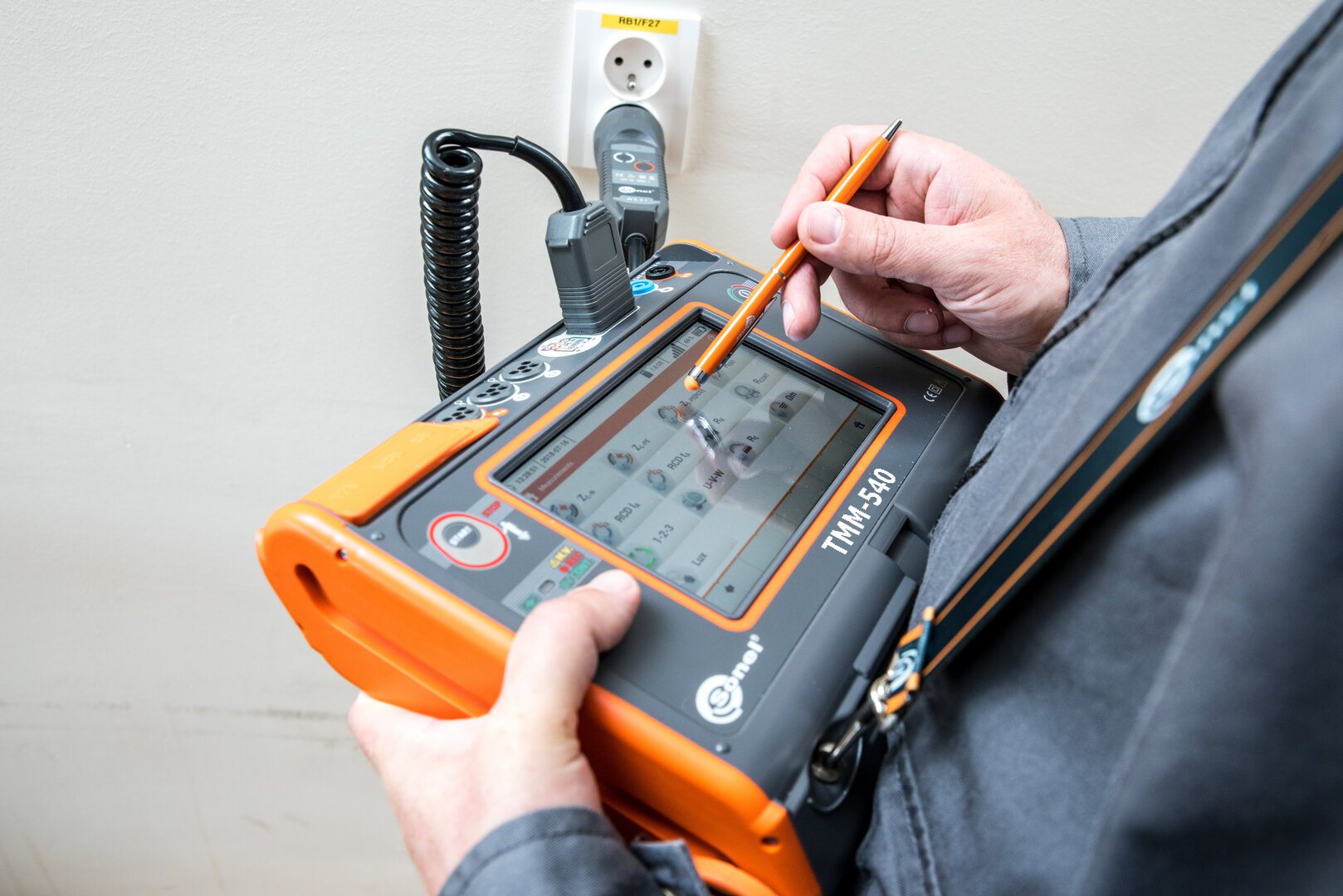

TMM-540 – многофункциональный измерительный прибор. Применяется при приемосдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC/ТС, MRP, MIC/ТМ, MRU/ТЕ, TKF и LXP.

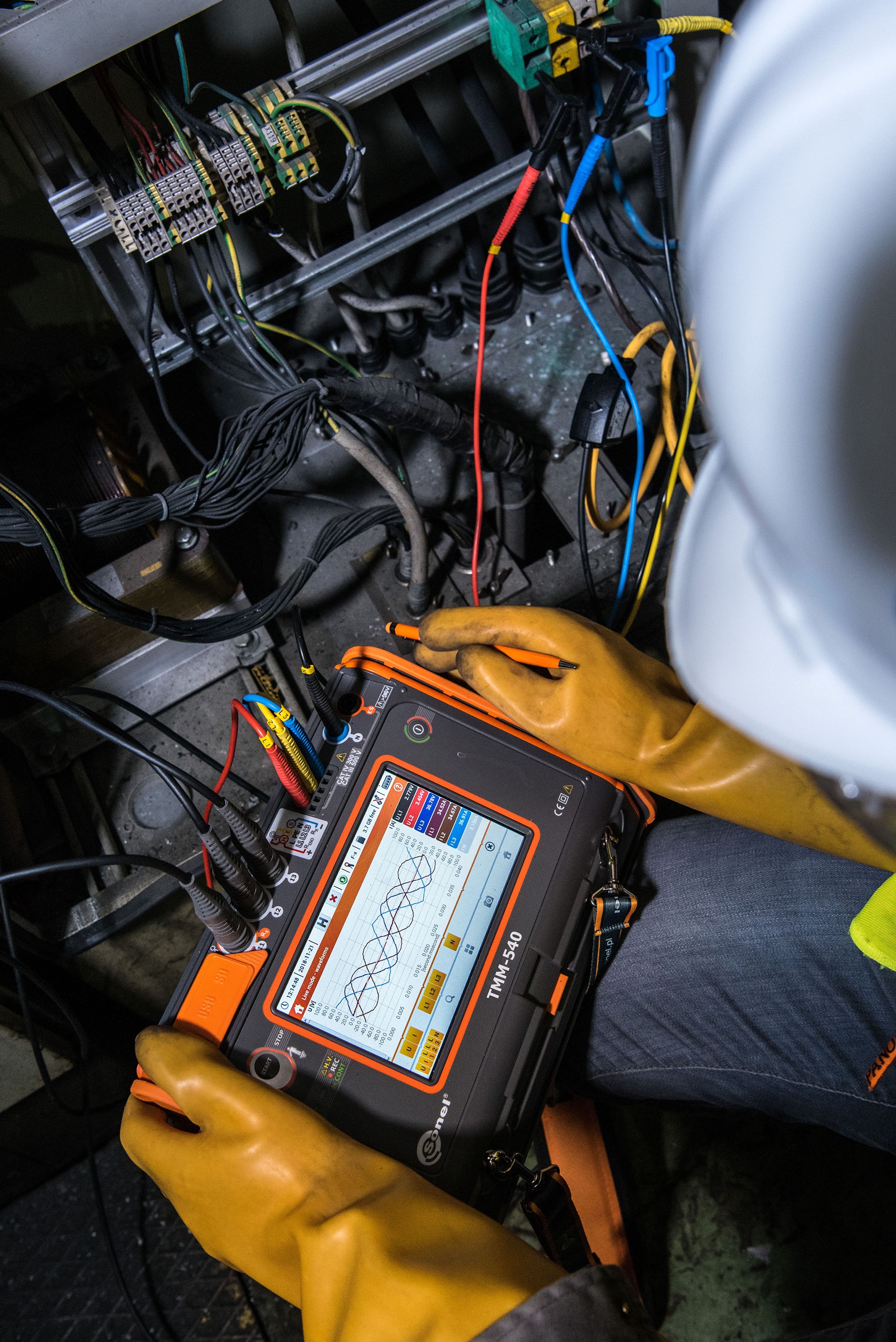

Функция регистратора позволит провести анализ токовых нагрузок и параметров качества электрической энергии.

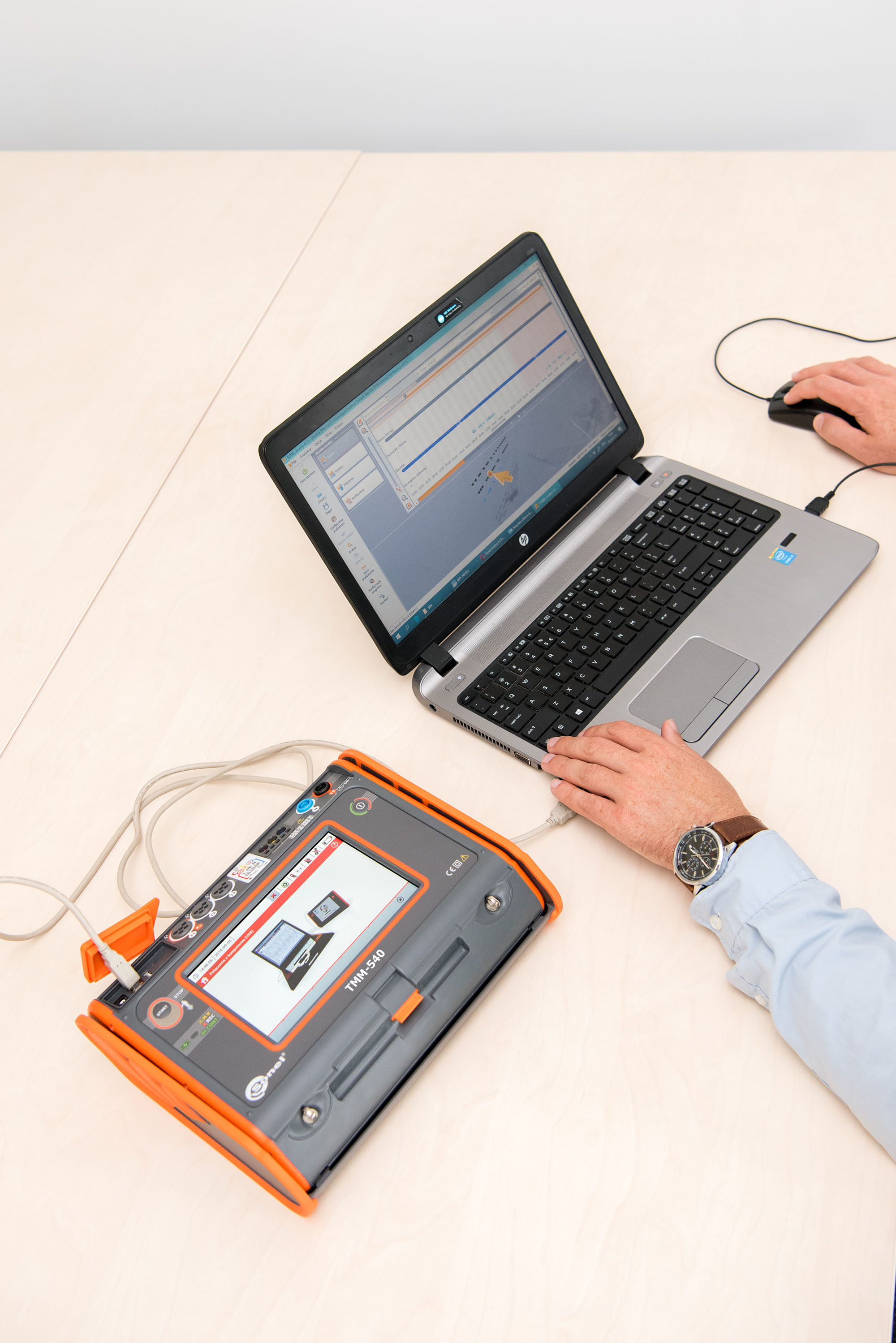

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
| Измерение | MPI-502 | MPI-520 | MPI-525 | MPI-530 | MPI-530-IT | TMM-540 |
|---|---|---|---|---|---|---|
| Измерение параметров петли «фаза-нуль» | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD |
| Измерение параметров УЗО | AC, A Режим Auto | AC, A, B Режим Auto | AC, A, B Режим Auto | АС, А, F, B, B+ Режим Auto | АС, А, F, B, B+ Режим Auto В сетях IT | АС, А, F, B, B+ EV Режим Auto В сетях IT |
| Rcont | + | + | + | + | + | + |
| Измерение параметров изоляции | - | 1000 В, 3 ГОм AutoISO-1000C | 2500 В, 10 ГОм Каб, Кпол AutoISO-2500 | 1000 В, 10 ГОм AutoISO-1000C | 1000 В, 10 ГОм AutoISO-1000C | 1000 В, 10 ГОм AutoISO-1000C |
| Измерение параметров заземляющих устройств | - | 3p | 3p | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи |
| U,I,f,Q,P,S,cosφ | - | + | - | +, гармоники | +, гармоники | +, гармоники |
| LOGGER | - | - | - | + | + (1 фаза) | + (3 фазы) |
| Чередование фаз | - | + | + | + | + | + |
| Освещенность (люксметр) | - | - | - | + LP1 | + LP1 | + LP1, LP-10B, LP-10A |
| Память/ПК | + OR-1 (USB) v2 | + USB | + USB | + USB OR-1 (USB) v2 | + USB OR-1 (USB) v2 | + USB Wi-Fi |
- Z L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
- Z L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
- Z L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
- Z L-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА)
- Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
- Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов
- 3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
- Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
- U – измерение действующего напряжения сети
- I – измерение тока в сети
- f – измерения частоты сети
- Q – измерение реактивной мощности
- P– измерение активной мощности
- S– измерение полной мощности
- cosφ – измерения коэффициента мощности
- LOGGER – регистратор параметров сети ( U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3
Технические характеристики токоизмерительных клещей
| Параметры | С-3/ С-4/ N-1 | C-5 | C-6A | C-7 | F-1 | F-2A | F-3A |
|---|---|---|---|---|---|---|---|
| Номинальный ток, А (AC) | 0,1…1000 (3600 А пик) | 0,5…1000 (3600 А пик) | 0,01…10 (36 А пик) | 0,1…100 (360 А пик) | 1…3000 (10000 А пик для 50 Гц) | ||
| Номинальный ток, А (DC) | - | 0,5…1400 | - | - | - | ||
| Погрешность | ≤ 0,5% | ≤ 1,5% | ≤ 1% | ≤ 0,5% | 1% | ||
| Частота | 30 Гц…10 кГц | DC…30 кГц | 40 Гц…10 кГц | 40 Гц…1 кГц | 40 Гц…10 кГц | ||
| Выходной сигнал | 1 мВ/А | 1 мВ/А | 100 мВ/А | 5 мВ/А | 38,83 | ||
| Диаметр, мм | 52 | 39 | 20 | 24 | 380 | 250 | 140 |
| Длина измерит. кабеля, м | 2,2 | 2,2 | 2,2 | 3 | 2,5 | ||
| Температура рабочая | -10…50 °C | -10…55 °C | -10…55 °C | 0…50 °C | -30…80 °C | ||
| Категория электробезопасности | IV 300 | IV 300 | IV 300 | III 300 | III 1000/IV 600 | ||
| Степень защиты | IP40 | IP40 | IP40 | IP40 | IP67 | ||
| Измерители | N-1 | С-3 | С-4 | C-5 | C-6A | C-7 | F-1 | F-2A | F-3A |
|---|---|---|---|---|---|---|---|---|---|
| ТММ-540 | • | • | • | • | • | • | • | ||
| MPI-520 | • | ||||||||
| MPI-530/MPI-530-IT | • | • | • | • | |||||
| Гарантия: 36 месяцев |
| Номер в Госреестре: 92188-24 |
| Класс защиты: IP51 |
| Температурный диапазон: 0…50 °C |
| Габариты ШxВxГ: 228 x 223 x 75 мм |
| Масса: около 2,2 кг |
Индекс: WMRUTMМ540
