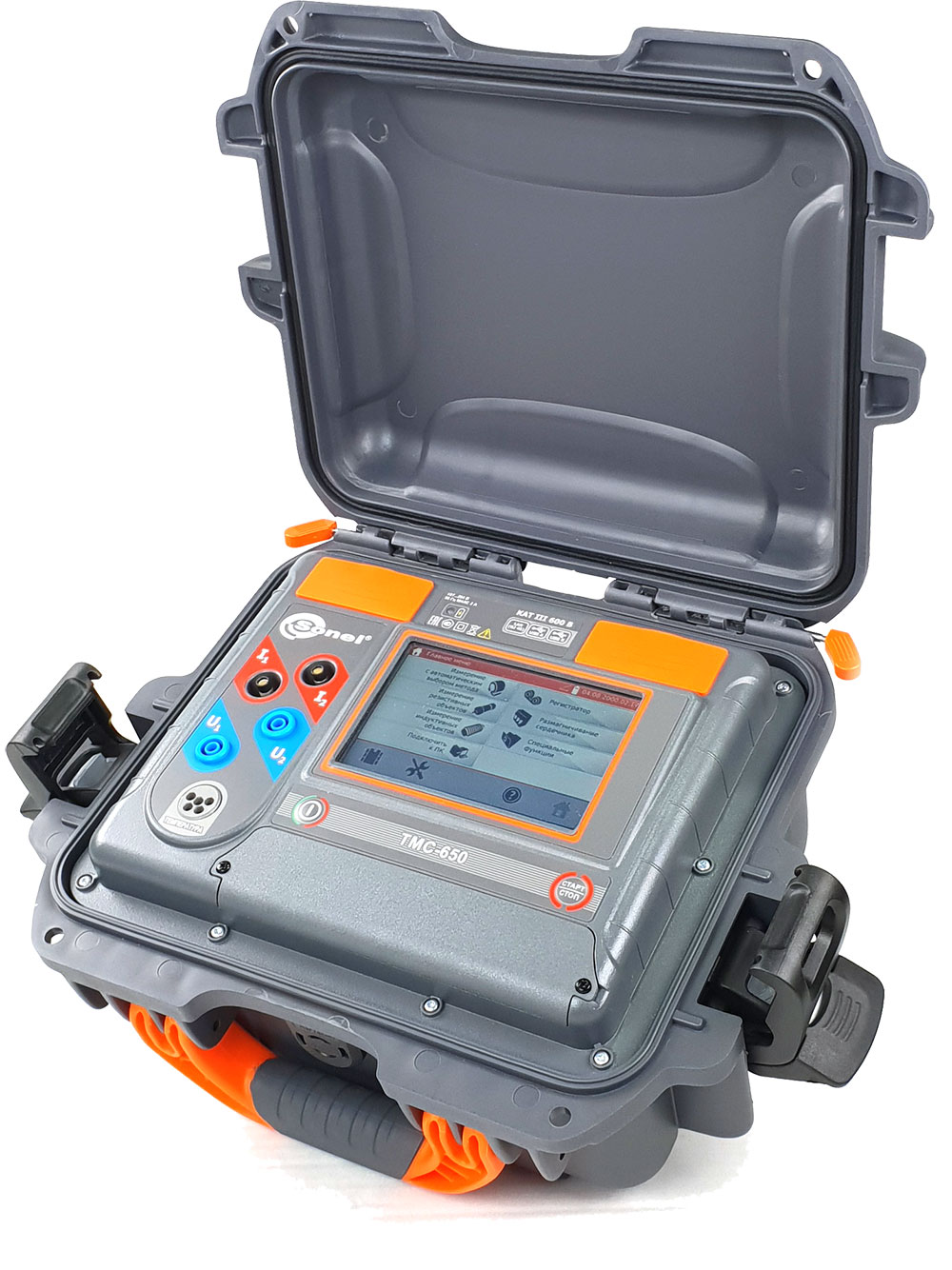

TMC-650 Микроомметр
Функциональные возможности:
- Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…10 А; Три режима измерения:
- автоматический режим;
- измерение активного сопротивления;
- измерение индуктивного сопротивления.
- функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
- функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30мин.;
- графический анализ измерения сопротивления R(t);
- функция размагничивания магнитопровода;
- автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
- функция измерения температуры объекта;
- расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
- использование измерителя для установок с аморфным магнитопроводом;
- функция энергосбережения;
- широкий функционал работы с памятью прибора и интеграция данных в ПК;
- работа измерителя как от электрической сети, так и от АКБ.
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Аккумуляторная батарея Li-ion SONEL-27 7,2V | 1 | WAAKU27 |
| Зажим «Крокодил» изолированный Кельвина К06 | 2 | WAKROKELK06 |
| Зонд Кельвина двухконтактный | 2 | WASONKEL2OGB |
| Кабель двухпроводный 3 м U1/I1 | 1 | WAPRZ003DZBBU1I1 |
| Кабель двухпроводный 3 м U2/I2 | 1 | WAPRZ003DZBBU2I2 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC С13 | 1 | WAPRZ1X8BLIEC |
| Температурный зонд ST-3 | 1 | WASONT3 |
| Футляр L11 | 1 | WAFUTL11 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер WS-10 | WAADAWS10 |
| Адаптер РАТ/провод разъём «банан» | WAADAUIW01 |
| Зажим «струбцина» Кельвина с двухпроводным кабелем | WAZACKEL1 |
| Зажим «Крокодил» Кельвина/РАТ | WAZACKEL2 |
| Зонд Кельвина двухконтактный усиленный | WASONKEL20GB2 |
| Кабель двухпроводный 10 м U1/I1 | WAPRZ010DZBBU1I1 |
| Кабель двухпроводный 10 м U2/I2 | WAPRZ010DZBBU2I2 |
| Кабель двухпроводный 10 м с крокодилом Кельвина | WAPRZ010DZBKEL |
| Кабель двухпроводный 100 м | WAADAPRZ100BDP |
| Кабель двухпроводный 15 м U1/I1 | WAPRZ015DZBBU1I1 |
| Кабель двухпроводный 15 м U2/I2 | WAPRZ015DZBBU2I2 |
| Кабель двухпроводный 25 м | WAADAPRZ025BDP |
| Кабель двухпроводный 50 м | WAADAPRZ050BDP |
| Кабель двухпроводный 6 м U1/I1 | WAPRZ006DZBBU1I1 |
| Кабель двухпроводный 6 м U2/I2 | WAPRZ006DZBBU2I2 |
| Кабель двухпроводный 75 м | WAADAPRZ075BDP |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Температурный зонд ST-1 | WASONT1 |
Назначение и область применения:
ТМС-650 – профессиональный, цифровой измеритель активного/индуктивного сопротивления объектов энергетической отрасли, железной дороги и различных производственных предприятий. Широкий спектр применения позволяет проводить измерения сопротивления сварных и болтовых соединений, кабельных линий и проводов, обмоток двигателей и силовых трансформаторов, в том числе индукционных трансформаторов с аморфным магнитопроводом, а также и других объектов, независимо от характера их сопротивления. Функции автоматического расчёта, как приведённого сопротивления к температуре сравнения, так и температуры обмоток электрооборудования, подвергшихся нагреву, упрощают анализ состояния данной электроустановки. Использование 4-х проводной схемы (метод Кельвина) измерения позволяет избежать ошибок, вызванных сопротивлением проводов, и получить наиболее точный результат.
