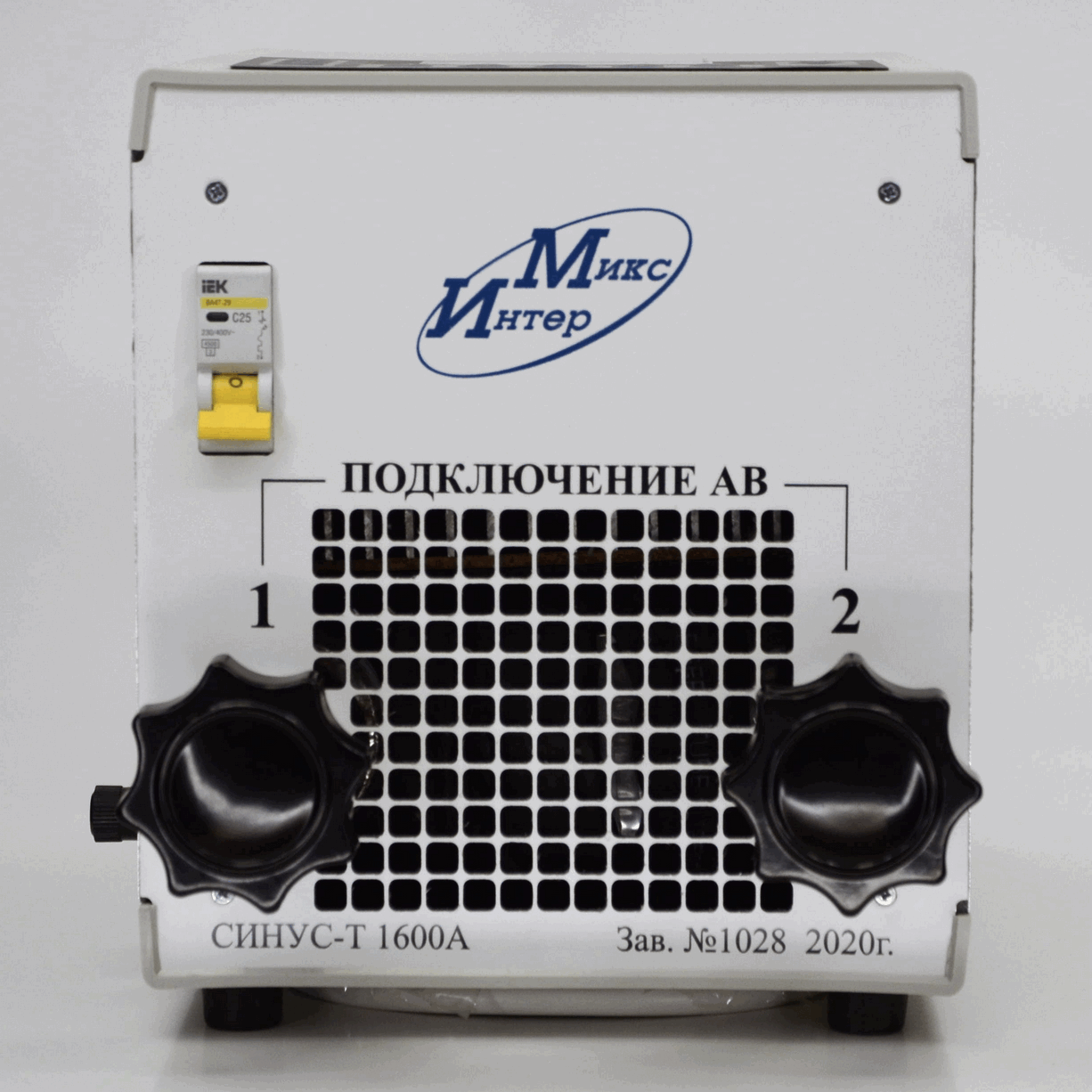

СИНУС-Т 1600 Комплект для испытания автоматических выключателей переменного тока (20-1600А)
Комплект СИНУС-Т 1600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальнотоковой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон регулирования и измерения испытательного тока | 20-1600 А |
| Диапазон задания и измерения длительности протекания тока: | |
| в кратковременном режиме | 0,02-2,54 с |
| в длительном режиме | 0,02-999,99 C |
| Максимальное значение длительности испытательного тока I = 200 A | 300 C |
| Максимальное значение длительности испытательного тока, I=1000-1600 А | 60 с |
| Максимальное значение тока, потребляемого из сети | 40 A |
| Напряжение питающей сети | 220+/-22 В |
| Максимальное значение мощности, потреблямой из сети: | |
| в кратковременном режиме, при (I макс = 1600 А) | 9 кВА |
| в длительном режиме, при (Iмакс = 500 А) | 3 kBА |
| Приведенная погрешность измерения силы испытательного тока не более | +/-3% |
| Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более | +/-3% |
| Габаритные размеры и масса комплекта: | |
| длина | 500 мм |
| ширина | 200 мм |
| высота | 400 мм |
| масса | 18 кг |
