КЭС DOMINATOR MPPT 250/60

КЭС DOMINATOR MPPT 250/60

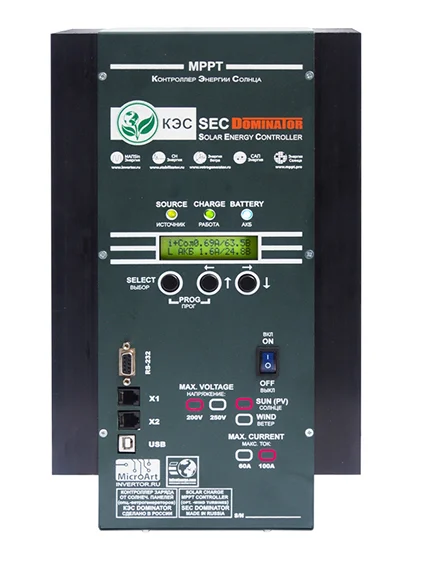

Солнечный контроллер КЭС DOMINATOR MPPT 250/60 с технологией MPPT (автоматический поиск максимальной мощности) работает с любыми солнечными панелями, позволяет учитывать дополнительные внешние зарядные/разрядные токи от инвертора и/или ветрогенератора, что дает возможность автоматически уменьшать ток заряда, позволяет управлять нагрузками для уменьшения емкости АКБ, добавлять мощность без расхода АКБ. Рекордный ток 100А, напряжение от солнечных панелей на входе 200/250В, КПД 98%.

[widgetkit id="1435" name="КЭВ-КЭС-02"]

Солнечный контроллер заряда является важным элементом солнечной электростанции, без которого невозможна корректная работа остального оборудования, в частности правильный заряда аккумуляторных батарей.

Контроллеры КЭС используют технологию MPPT. Она позволяет значительно увеличить количество вырабатываемой энергии, увеличивая ее на 25-30% по сравнению с контроллерами заряда с алгоритмом ШИМ.

Солнечный контроллер КЭС DOMINATOR, выпущенный под брендом МИКРОАРТ, – это новая модификация первого, разработанного в России, солнечного контроллера ECO MPPT PRO.

Выпускается две модификации солнечных контроллеров: КЭС Pro и КЭС DOMINATOR.

Применение датчиков тока ДТ 325 А (опционально) позволяет контроллеру учитывать дополнительные внешние зарядные/разрядные токи от инвертора и/или ветрогенератора. Данный функционал необходим, чтобы автоматически уменьшить ток заряда, если он будет превышать максимально допустимый ток для АКБ. Так же, применение этого датчика для контроля зарядно/разрядных токов от инвертора, позволяет мгновенно, при необходимости, добавить необходимый ток от солнечных панелей, который требуется инвертору (для нагрузки), даже если АКБ заряжены и контроллер вышел на маленький зарядный ток (большой ток заряда в конце заряда недопустим).

Так же использовать данные возможности возможно, связав меду собой, по шине I2C с помощью специального шнура, контроллер КЭС и инвертор МАП. В этом случае датчик тока может быть использован только для контроля токов от ветрогенератора.

Ключевые преимущества:

• КПД до 98% позволяет не только собирать всю солнечную энергию почти без потерь, но и даёт возможность обойтись без вентиляторов охлаждения, что в разы увеличивает надёжность прибора.
• Высокое быстродействие, а, следовательно, эффективность выше до 10% (по сравнению с другими МРРТ контроллерами) и до 40% по сравнению с ШИМ (PWM) контроллерами.
• Допустимое напряжение на входе контроллера до 200 В (или до 250 В - зависит от модификации). В следствие чего, массив солнечных панелей, можно соединять из последовательных цепочек до 3-х (или до 4-х) солнечных панелей с номиналом 24 В. Напряжение открытой цепи каждой из них (без нагрузки) может достигать 45 В при температуре +25°С, что в сумме 3*45 = 135 В, или 4*45 = 180 В. Но зимой или в холодные дни, это напряжение может достигать 55В(!) поэтому ставить большее количество панелей последовательно опасно.
• Очень важно чтобы солнечные панели работали и в пасмурную погоду, для чего необходимо обеспечить особые условия. Для этого нужно соединить их так, чтобы общее напряжение панелей было высоким. Тогда и при затенении облаками, поступающее от них напряжение будет достаточно высоким для заряда аккумуляторов (АКБ). Дальнейшее наращивание напряжения массива солнечных панелей (300 В и более) обычно нецелесообразно, т.к. ведёт к существенному уменьшению КПД контроллера и монтаж панелей становится всё более опасным для жизни (постоянное напряжение особо опасно, начиная от 100 В).
• Два датчика тока на основе датчика Холла (что намного лучше измерительного шунта) для контроля заряда/разряда от другого устройства (например, от ветрогенератора, и/или от инвертора) – опционально.
• Благодаря датчикам токов имеется возможность работать в паре с гибридным инвертором на промышленную сеть 220 В. Возможно мгновенное добавление по необходимости тока, в том числе больше, чем разрешено для заряда АКБ, минуя АКБ – хотя минимальные аккумуляторы поставить всё же необходимо.
• Это применимо к любым обычным инверторам: возможно добавление мощности от СП в нагрузку без расходования АКБ. Данная возможность очень важна, поскольку энергия может идти транзитом к нагрузке, при этом АКБ не расходуются, а, значит, срок их службы возрастает до десятков лет.
• Наличие собственного трансформаторного источника питания от солнечных панелей, что позволяет питать контроллер вне зависимости от состояния АКБ. Работа возможна даже при полностью разряженной АКБ.
• Счетчик входящих А*ч/Вт*ч.
• Возможность обновления встроенного программного обеспечения.
• Контроллер, кроме напряжений АКБ 12/24/48/96 В, позволяет вручную установить любые нестандартные напряжения для работы с АКБ. Данный функционал важен для работы с нестандартными щелочными АКБ или с нестандартным количеством банок АКБ.
• Рекордный ток (до 100 А или до 60 А в зависимости от модификации), а также возможность работы с системами на 96 В, позволяют получить рекордную мощность от одного контроллера: до 11 кВт (ток 100 А умножается на буферное напряжение АКБ - 110 В).
• Возможность подключения литий-железо-фосфатных (LiFePO4) аккумуляторных батарей с BMS. Контроллер сам управляет BMS или, при необходимости, автоматически передаёт управление ими инвертору МАП (контроллер соединяется дополнительным кабелем с МАП, а в последнем, также обеспечена возможность управления BMS).
• Три программируемых мощных реле (на 3,5 кВт - 240 В 16 А) управления внешними устройствами. Доп. реле не требуются.

Например, в условиях полной автономии от электросетей, для экономии энергии можно на ночь автоматически отключать холодильник, держа в морозилке побольше льда. В отличие от конкурентов, в КЭС DOMINATOR и PRO установлены мощные реле на 3,5 кВт - 240 В 16 А, т.е. можно подключать, например холодильник, напрямую через контроллер без каких-либо добавочных реле. Чаще всего эти реле используют для генерации сигнала тревоги и/или запуска генератора. Однако наблюдаются тенденции к обеспечению более оптимизированных решений (особенно для автономии), засчет увеличения массива солнечных панелей, а не аккумуляторов. При этом создается коммутация различных устройств использующих 220 В (таких как холодильники, бойлеры, кондиционеры, обогреватели и др.) для автоматического перевода их на питания на светлое время суток. Данное решение обуславливается надежностью солнечных панелей (испортить их почти невозможно), а также заметно большим сроком службы, чем у аккумуляторов.

• Температурная компенсация и коррекция режимов заряда для продления срока службы аккумуляторов.
• Трёхстадийный заряд с буферным режимом.
• Тропическое исполнение: плата контроллера защищена влагонепроницаемым покрытием (лаком), что минимизирует вредное влияние повышенной влажности и насекомых (под заказ).
