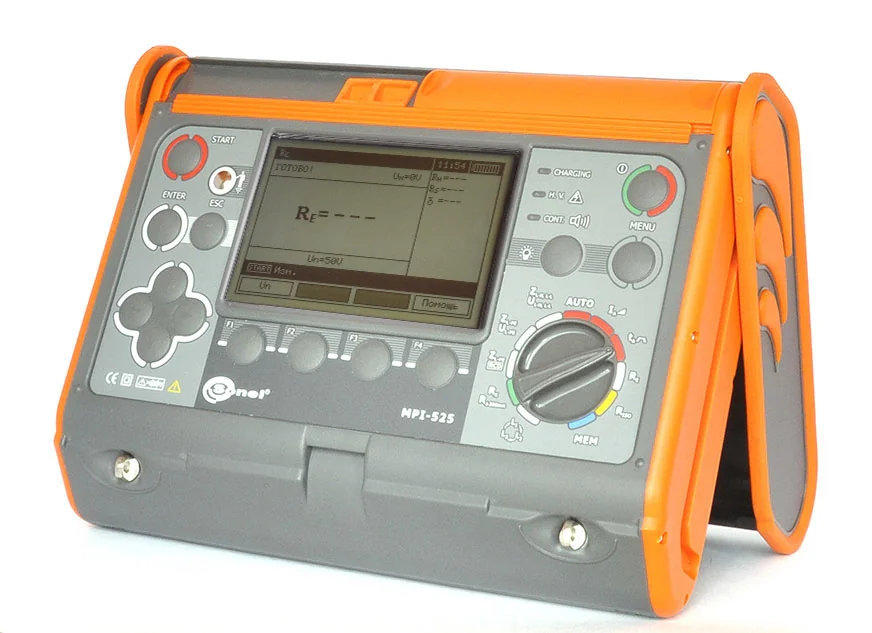

Приборы с пробегом MPI-525 Измеритель параметров электробезопасности электроустановок Функциональные возможности: измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»; измерение в цепи «фаза-защитный проводник» без срабатывания УЗО; вычисление ожидаемого тока короткого замыкания; измерение параметров устройств защитного отключения (УЗО) типа АС, А и B; измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА; измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току; автоматический режим измерения параметров УЗО; измерение напряжения прикосновения относительно номинального дифференциального тока УЗО; измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R cont током ±200 мА разрешением 0,01 Ом; измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p); измерение напряжения помех; измерение сопротивления измерительных зондов; автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов; измерение сопротивления изоляции напряжением до 2500 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В, 2500 В; измерение сопротивления изоляции до 10 ГОм; измерение сопротивления изоляции с использованием адаптеров AutoISO-2500; проверка последовательности чередования фаз; измерение напряжения переменного тока до 500 В; сохранение результатов измерений в память; передача данных на ПК по USB; совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0. Стандартная комплектация: Количество Индекс Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» 1 WAADAWS03 Адаптер автомобильный (12В) 1 WAPRZLAD12SAM Аккумуляторная батарея NiMH SONEL-07 4,8V 1 WAAKU07 Зажим «Крокодил» изолированный жёлтый K02 1 WAKROYE20K02 Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02 Зажим «Крокодил» изолированный красный К09 11 кВ 1 WAKRORE32K09 Зажим «Крокодил» изолированный черный К09 11 кВ 1 WAKROBL32K09 Зарядное устройство для аккумуляторов Z7 1 WAZASZ7CZ Зонд измерительный для забивки в грунт 30 см 2 WASONG30 Зонд острый с разъёмом «банан» голубой 1 WASONBUOGB1 Зонд острый с разъёмом «банан» красный 1 WASONREOGB1 Зонд острый с разъемом «банан» желтый 1 WASONYEOGB1 Зонд острый с разъемом «банан» красный 5кВ 1 WASONREOGB2 Кабель последовательного интерфейса USB 1 WAPRZUSB Кабель сетевой 1 WAPRZLAD230CZ Комплект ремней «Свободные руки» 1 WAPOZSZEKPL Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB Назначение и область применения: MPI-525 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, TKF и MRU . MPI-525 – это электролаборатория в одном приборе. Ра
Функциональные возможности:
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | 1 | WAADAWS03 |
| Адаптер автомобильный (12В) | 1 | WAPRZLAD12SAM |
| Аккумуляторная батарея NiMH SONEL-07 4,8V | 1 | WAAKU07 |
| Зажим «Крокодил» изолированный жёлтый K02 | 1 | WAKROYE20K02 |
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 | WAKROBL32K09 |
| Зарядное устройство для аккумуляторов Z7 | 1 | WAZASZ7CZ |
| Зонд измерительный для забивки в грунт 30 см | 2 | WASONG30 |
| Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Зонд острый с разъемом «банан» желтый | 1 | WASONYEOGB1 |
| Зонд острый с разъемом «банан» красный 5кВ | 1 | WASONREOGB2 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой | 1 | WAPRZLAD230CZ |
| Комплект ремней «Свободные руки» | 1 | WAPOZSZEKPL |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» желтый | 1 | WAPRZ1X2YEBB |
Назначение и область применения:
MPI-525 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, TKF и MRU . MPI-525 – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
| Измерение | MPI-502 | MPI-520 | MPI-525 | MPI-530 | MPI-530-IT | TMM-540 |
|---|---|---|---|---|---|---|
| Измерение параметров петли «фаза-нуль» | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD |
| Измерение параметров УЗО | AC, A Режим Auto | AC, A, B Режим Auto | AC, A, B Режим Auto | АС, А, F, B, B+ Режим Auto | АС, А, F, B, B+ Режим Auto В сетях IT | АС, А, F, B, B+ EV Режим Auto В сетях IT |
| Rcont | + | + | + | + | + | + |
| Измерение параметров изоляции | - | 1000 В, 3 ГОм AutoISO-1000C | 2500 В, 10 ГОм Каб, Кпол AutoISO-2500 | 1000 В, 10 ГОм AutoISO-1000C | 1000 В, 10 ГОм AutoISO-1000C | 1000 В, 10 ГОм AutoISO-1000C |
| Измерение параметров заземляющих устройств | - | 3p | 3p | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи |
| U,I,f,Q,P,S,cosφ | - | + | - | +, гармоники | +, гармоники | +, гармоники |
| LOGGER | - | - | - | + | + (1 фаза) | + (3 фазы) |
| Чередование фаз | - | + | + | + | + | + |
| Освещенность (люксметр) | - | - | - | + LP1 | + LP1 | + LP1, LP-10B, LP-10A |
| Память/ПК | + OR-1 (USB) v2 | + USB | + USB | + USB OR-1 (USB) v2 | + USB OR-1 (USB) v2 | + USB Wi-Fi |
| Параметры | С-3/ С-4/ N-1 | C-5 | C-6A | C-7 | F-1 | F-2A | F-3A |
|---|---|---|---|---|---|---|---|
| Номинальный ток, А (AC) | 0,1…1000 (3600 А пик) | 0,5…1000 (3600 А пик) | 0,01…10 (36 А пик) | 0,1…100 (360 А пик) | 1…3000 (10000 А пик для 50 Гц) | ||
| Номинальный ток, А (DC) | - | 0,5…1400 | - | - | - | ||
| Погрешность | ≤ 0,5% | ≤ 1,5% | ≤ 1% | ≤ 0,5% | 1% | ||
| Частота | 30 Гц…10 кГц | DC…30 кГц | 40 Гц…10 кГц | 40 Гц…1 кГц | 40 Гц…10 кГц | ||
| Выходной сигнал | 1 мВ/А | 1 мВ/А | 100 мВ/А | 5 мВ/А | 38,83 | ||
| Диаметр, мм | 52 | 39 | 20 | 24 | 380 | 250 | 140 |
| Длина измерит. кабеля, м | 2,2 | 2,2 | 2,2 | 3 | 2,5 | ||
| Температура рабочая | -10…50 °C | -10…55 °C | -10…55 °C | 0…50 °C | -30…80 °C | ||
| Категория электробезопасности | IV 300 | IV 300 | IV 300 | III 300 | III 1000/IV 600 | ||
| Степень защиты | IP40 | IP40 | IP40 | IP40 | IP67 |
| Измерители | N-1 | С-3 | С-4 | C-5 | C-6A | C-7 | F-1 | F-2A | F-3A |
|---|---|---|---|---|---|---|---|---|---|
| ТММ-540 | • | • | • | • | • | • | • | ||
| MPI-520 | • | ||||||||
| MPI-530/MPI-530-IT | • | • | • | • |
| Номер в Госреестре: 44170-10 |
| Класс защиты: IV 300В (III 600 В) согласно ГОСТ IEC 61010-1-2014, IP54 |
| Температурный диапазон: 0 ... +50 °С |
| Габариты ШxВxГ: 288×222×75 |
| Масса: около 2,2 кг |
Индекс: WMRUMPI525
